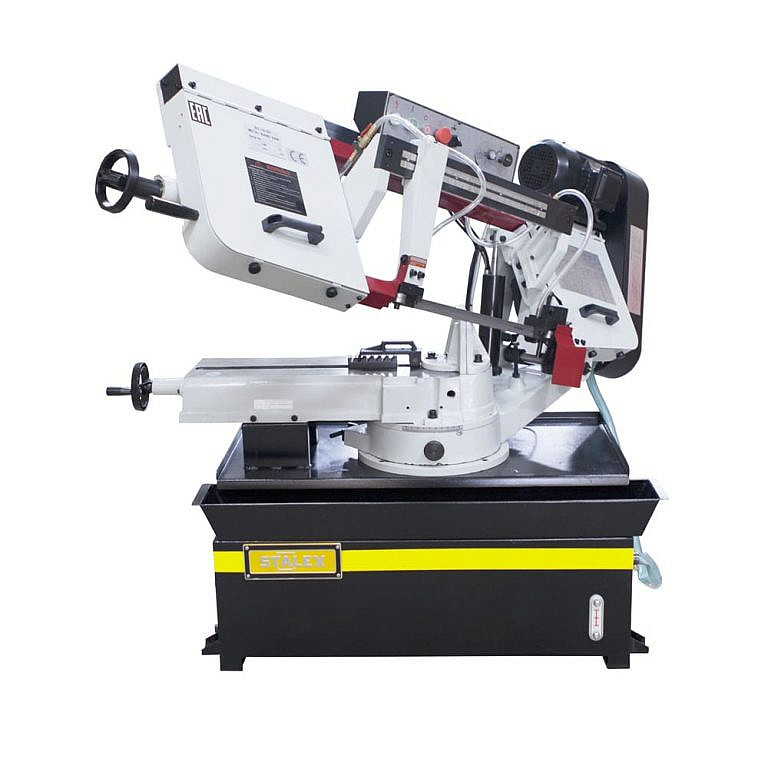

На станках Stalex с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок Stalex BS-1018R разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 254мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.
Данная модель находит широкое применение благодаря максимальной загрузки станка (макс. ёмкость), что позволяет применять станок в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).
Модель Stalex BS-1018R реализует все преимущества ленточнопильных станков:
- Возможность поворота 0…+45°, удобный поворотный механизм рамы
- Подвижные направляющие с твердосплавными пластинками
- Скорость вращения пилы, фиксированная 26, 50, 73, 95 м/мин
- Ручное натяжение ленты
- Тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации
- Гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок
- Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)
Дополнительный прижим для пакетной резки для BS-1018R (приобретается отдельно)
Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
|
Пульт + направляющие станка.
Шкала направляющих + две гибкие трубки СОЖ. |
|
Градусная линейка для установки необходимого положения заготовки. Фиксатор для удобной установки рамы на 0°; 15°; 30°;45°. | |
Зажимной рычаг с обратной стороны тисков, для поворота рамы на любой угол от 0° до 45° в соответствии с положением, согласно градусной линейки станка. | |
Таблица скорости резания и подбора шага зубьев | |
Механическая дисковая щётка (приводимая в движение от движения полотна).
Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. |
|
Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна. | |
Механическое натяжение полотна | |
Привод — клиноременная передача | |
Датчик выключения станка в нижнем положении пильной рамы | |
Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №1). | |
Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №2). | |
Гидравлический демпфер регулирующий и снижающий скорость опускания рамы. | |
Съёмный сливной бачок. При снятии бочка с тумбы станка – под бочком находится полость для хранения (при транспортировке) ограничителя подачи листа. | |
Поворот рамы под углом 45°. |
