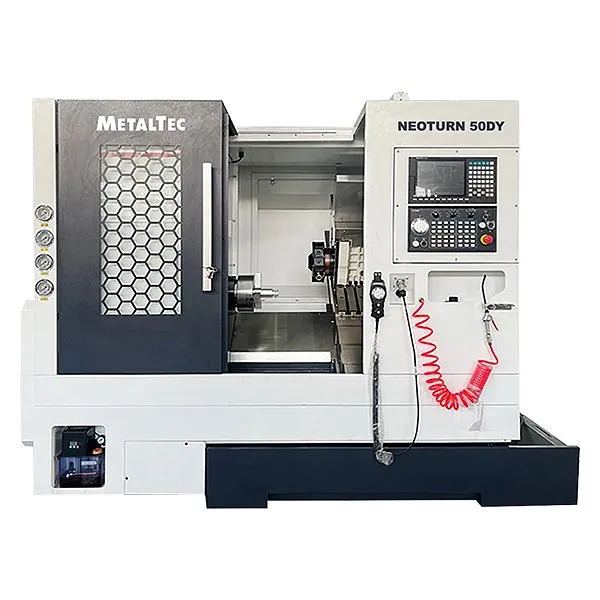

MetalTec Neo Turn 50DY (150) Токарный автомат с ЧПУ

4х осевые токарные автоматы с ЧПУ серии MetalTec Neo Turn специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.

НАЗНАЧЕНИЕ:

MetalTec TCK50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.

Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.

Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.

Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.

По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.

ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ:

Технические характеристики

Модель

Neo Turn 50DY

Расстояние над станиной, мм   510

Макс. диаметр вращения, мм   180

Диаметр отверстия патрона, мм   56

Проходное отверстие шпинделя, мм   46

Скорость вращения шпинделя, об/мин   5000

Мощность главного двигателя, кВт   7,5 / 11

Торец шпинделя   A2-5

Ход по оси X, мм   1100

Ход по оси Z, мм   500

Скорость перемещения по осям X, Z, м/мин   24

Скорость перемещения по оси Y, м/мин   15

Зажимная система   3-х кулачковый патрон

Диаметр патрона, дюймов   6

Крутящий момент по оси X, Нм   11

Крутящий момент по оси Z, Нм   11

Модель направляющей по оси Х    CGH35CA2R

Модель направляющей по оси Z    CGH35CA2R

ШВП по осям X / Z    3210 / 3210

Количество инструмента в резцедержателе, шт.   8

Скорость вращения приводного инструмента, об/мин   4000

Мощность приводного инструмента, кВт   2,3

Размер инструмента, мм   20 X 20 / 32

Цанга   ER25

Напряжение насоса СОЖ, В   380 / 250

Параметры точности

Периодическое осевое перемещение шпинделя, мм   ≤ 0,005

Конус радиального биения шпинделя, мм   ≤ 0,005

Повторяемость по X и Z, мм   ≤ 0,005

Точность позиционирования по X и Z, мм   ≤ 0,01

Постоянство диаметра обрабатываемой детали, мм   ≤ 0,01 / 150

Плоскостность обрабатываемой заготовки, мм   ≤ 0,01 / 200

Округлость обрабатываемой заготовки, мм   ≤ 0,005 / 75

Шероховатость поверхности, мм   ≤ Ra1.4μm

Точность обработки   IT6

Повторяющаяся точность позиционирования по оси С, °   ≤ 0,0027

Габаритные размеры

Длина, мм   2400

Ширина, мм   1700

Высота, мм   1900

Вес, кг   2900

Конструктивные особенности

ОСЕВЫЕ ИНСТРУМЕНТЫ

Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов — 4 позиции (ER25).

ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА

Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.

Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C.
