НАЗНАЧЕНИЕ:
Токарный станок ЧПУ с горизонтальной станиной – MetalTec NEXT 36×750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки MetalTec NEXT 36×750 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
СХЕМА ОБРАБОТКИ:
 |
 |
 |
 |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
ОСОБЕННОСТИ:
- Горизонтальная станина из чугуна обеспечивает высокую жесткость
- Станина имеет индукционную закалку с твердостью > HRC55
- Гидравлическая задняя бабка
- Полное кабинетное ограждение
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Проходное отверстие шпинделя 49 мм
- Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
- Шкаф с электрокомпонентами, степень защиты IP54
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
-
МодельNEXT 36×750
-
Расстояние между центрами, мм
750
-
Макс. расстояние над станиной, мм
360
-
Макс. диаметр обработки над станиной (диск), мм
265
-
Макс. диаметр над суппортом, мм
200
-
Макс. обороты, об/мин
35 – 2200
-
Отверстие шпинделя, мм
62 (49 мм после гидравлического патрона)
-
Торец шпинделя
A2-6
-
Диаметр патрона, мм
200
-
Ход по оси Х, мм
235
-
Ход по оси Z, мм
640
-
Обрабатываемая заготовка (вал), мм
470 (при 6-ти поз. голове)
-
X / Z ускоренное перемещение, м/мин
6 / 12
-
Диаметр ШВП по осям X и Z, мм
25 / 50
-
Тип
электрический 6-ти позиционный резцедержатель
-
Количество инструмента, шт.
6
-
Прямоугольный блок, мм
20 x 20 (3 шт.)
-
Блок для расточного инструмента, мм
Ø 25 (3 шт.)
-
Тип
гидравлическая
-
Макс. перемещение, мм
127
-
Конус
MT4
-
Мощность двигателя, кВт
5,5 / 7,5
-
Номинальный / макс. выходной крутящий момент шпинделя
70 / 96
-
Насос СОЖ, Вт
200
-
Точность обработки
IT6
-
Округлость обрабатываемой детали, мм
0,004
-
Цилиндрическая степень обработки заготовки, мм
0,024 / 300
-
Плоскостность обрабатываемой заготовки, мм
0,02 / Ø300
-
Шероховатость поверхности обрабатываемых деталей, мм
Ra1.6μm
-
Точность позиционирования по оси X, мм
0,031
-
Точность позиционирования по оси Z, мм
0,032
-
Повторяемость по оси X, мм
0,008
-
Повторяемость по оси Z, мм
0,010
-
Длина, мм
2310
-
Ширина, мм
1200
-
Высота, мм
1650
-
Вес, кг
1400
-
Длина, мм
2560
-
Ширина, мм
1500
-
Высота, мм
2000
-
Вес, кг
1500
-
Длина, мм
2400
-
Ширина, мм
1600
-
Высота, мм
1900
Конструктивные особенности
 |
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
 |

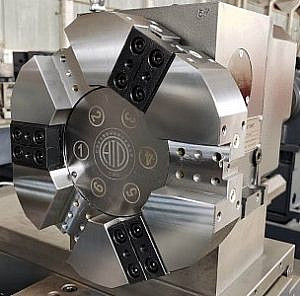

6-ТИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. |
  |

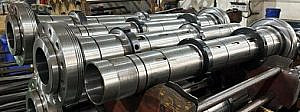

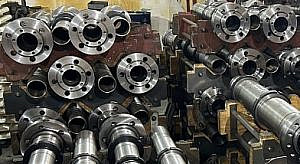

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок MetalTec NEXT 36х750 оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
 |
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. |
  |
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 5,5 / 7,5 кВт. |
  |

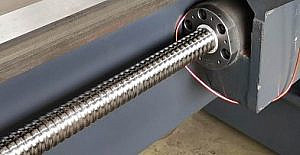

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
 |

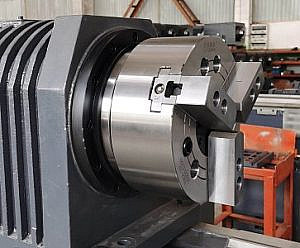

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
  |

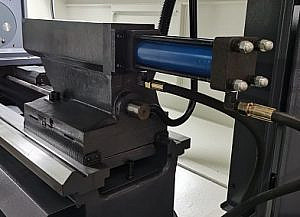

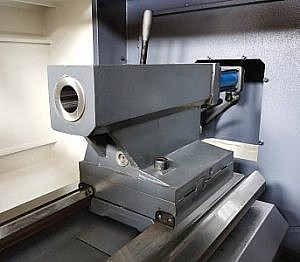

ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ БАБКА Станок поставляется с задней бабкой с гидравлическим приводом. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
