НАЗНАЧЕНИЕ:
Компактный по размерам LNS SL 65 S позволяет экономит пространство в цеху. Время цикла замены заготовки чрезвычайно короткое, что сводит к минимуму время простоя производства. Изменение диаметра прутка происходит просто и быстро что уменьшает производственный цикл и себестоимость заготовки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Автоподатчик прутка предназначен для автоматизации производства на токарных обрабатывающих центрах с ЧПУ, за счет уменьшения времени установочной операции.
ОСОБЕННОСТИ:
- Подходит для большинства типов материалов и форм, таких как круглые, квадратные, шестиугольные заготовки.
- Автоматическое обнаружение ошибочных перемещений и отображение на ЖК-дисплее пульта дистанционного управления.
- Минимальный остаток прутка для сведения отходов материала к минимуму.
- Удобная настройка параметров без каких-либо изменений в программе.
- Чрезвычайно короткое время цикла изменения.
ГАБАРИТНЫЕ РАЗМЕРЫ:
-
МодельSL65 S
-
Диаметр заготовки, мм
5 – 65
-
Максимальна длина заготовки, мм
1540
-
Вместимость загрузчика, шт.
114
-
Давление воздуха, Бар
5 – 7
-
Высота шпинделя, мм
853 – 1243
-
Длина, мм
1968
-
Ширина, мм
1127
-
Высота, мм
1540
-
Вес, кг
298
-
Длина, мм
2300
-
Ширина, мм
1180
-
Высота, мм
1480
Конструктивные особенности
 |
РУЧНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Ручной пульт дистанционного управления в сочетании с HMI обеспечивает взаимодействие между устройством подачи прутков и защелками для простоты настройки и эксплуатации. Он отображает ошибки и отслеживает местоположение для быстрого устранения неполадок. Простая настройка параметров обеспечивает оптимальную работу. |
 |

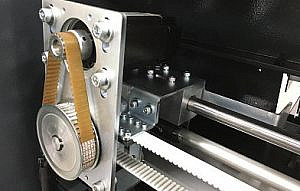

УСОВЕРШЕНСТВОВАННАЯ ТЕХНОЛОГИЯ PLC И СЕРВОПРИВОДА Усовершенствованная технология PLC и сервопривода обеспечивает точное управление подачей прутка без сбоев и мягкое прикосновение к револьверной головке токарного станка. |
 |
ИЗМЕНЕНИЕ ДИАМЕТРА СТЕРЖНЯ Изменение диаметра стержня выполняется быстро, примерно за одну минуту. Приспособлен к шестиугольному и квадратным пруткам. |
 |
ФОТОЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ Фотоэлектронный переключатель автоматически определяет длину заготовки. |
 |
СИСТЕМА EASY CLICK Система “Easy Click” позволяет легко и быстро менять толкатель без каких-либо инструментов. Мы предлагаем 3 толкателя для всего диапазона диаметров прутков (6 мм, 12 мм, 20 мм). |
 |
2 РЕЖИМА РАБОТЫ ПОЗИЦИОНИРОВАНИЯ 1. Без стопора на револьверной головке: Положение подачи контролируется устройством подачи прутков 2. Со стопором на револьверной голове: Положение подачи определяется токарным станком, и стержень останавливают стопором на токарном станке * При замене вручную, толкатель можно использовать в качестве стопора. |
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 2,3 м |
| Ширина | 1,18 м |
| Высота | 1,48 м |
| Вес | 435 кг |
| Обьем | 4 м³ |
| Общий вес | 435 кг |
| Общий обьем | 4 м³ |
